Введение к этой теме звучит проще, чем сама практика: звук, отражённый от тканей, превращается в изображение органа. Для изучающего анатомию это не просто картинка — это живое пространство, где мышцы сокращаются, сосуды пульсируют, а органы меняют положение в ответ на дыхание и движение. Эта статья расскажет о том, как ультразвук помогает понять анатомию в динамике и какие приёмы делают сонографию инструментом обучения и исследования.
Краткая история и базовые принципы
Ультразвук пришёл в медицину не вчера: первые диагностические устройства появились в середине XX века, а затем технология быстро развивалась благодаря успехам в электронике и материаловедении. Центральный элемент аппарата — преобразователь с пьезоэлектрическим кристаллом, который генерирует и принимает акустические импульсы.
Принцип прост: звуковая волна проходит через ткани, часть энергии отражается от границ между структурами, и эти отражения фиксируются. Аппарат обрабатывает задержки и амплитуды сигналов, формируя двумерное изображение. Наличие эффекта Доплера позволяет оценивать скорость и направление кровотока, что даёт дополнительную функциональную информацию.
Несмотря на кажущуюся простоту, интерпретация изображений — это навык, который требует понимания физических основ, анатомии и типичных артефактов. В следующем разделе мы разберём, почему сонография так ценна для изучения человеческих структур.

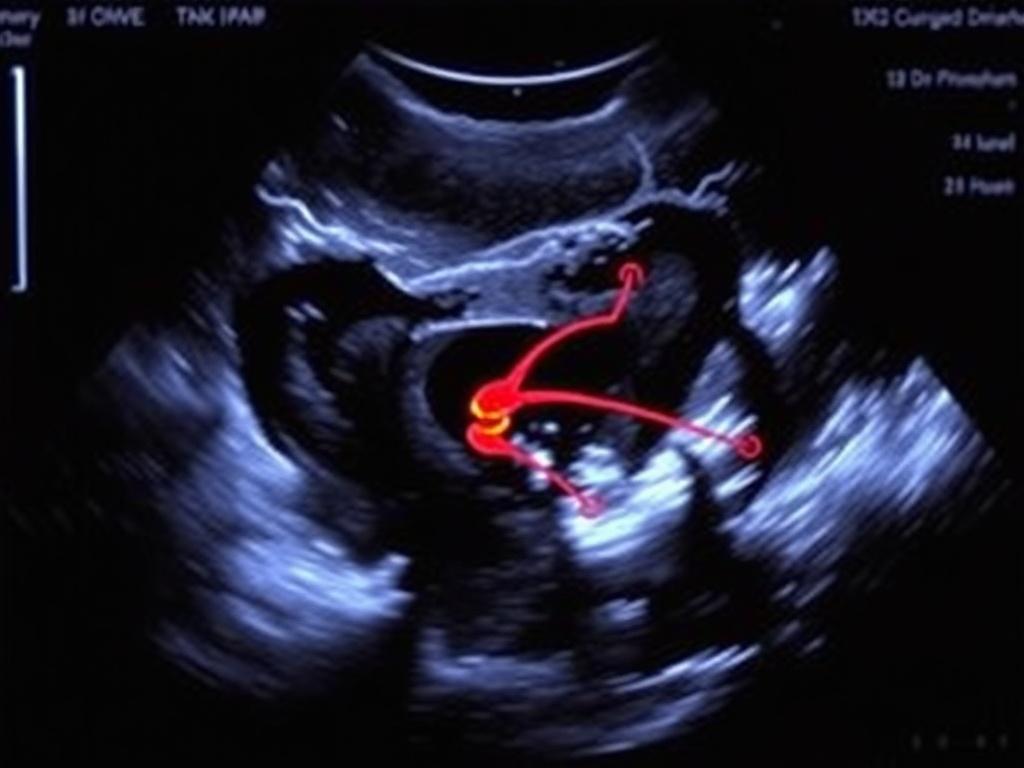

Почему метод важен для изучения анатомии
Ультразвуковое исследование уникально тем, что даёт возможность видеть ткани в реальном времени. В отличие от рентгена, это не ионизирующее излучение, поэтому процедуры можно повторять часто, что особенно важно при обучении.
Метод позволяет наблюдать функциональные процессы: сокращения мышц, движение суставов, перистальтику кишечника и изменчивость сосудистого рисунка. Это делает изучение анатомии не статичным, а интерактивным.
Кроме того, портативные аппараты открыли новые возможности — исследования можно проводить у постели пациента, в учебной аудитории или на симуляторе. Благодаря этому студенты и врачи быстрее запоминают пространственные отношения между структурами и учатся сопоставлять снимки с клинической картиной.
Как устроен ультразвуковой аппарат и что он показывает
Основные компоненты устройства: блок формирования сигнала, преобразователь, система обработки и экран. Преобразователь бывает разных типов и форм, каждая из них оптимизирована под конкретные задачи.
Линейные датчики дают высокое разрешение на малой глубине, что удобно для исследования поверхностных структур. Выпуклые (конвексные) датчики покрывают большую глубину и ширину поля, что полезно при обследовании брюшной полости. Фазированные матрицы применяются в кардиологии для получения обзора через узкие акустические окна.
Изображение складывается из эхогенностей: гиперэхогенные участки отражают больше звука и выглядят светлее, гипоэхогенные — темнее. Правильная настройка частоты, усиления и глубины важна для получения читаемых картин.
Топография и ориентиры при сонографии
Ориентироваться в сонографии помогает понимание анатомических плоскостей. Стандартные проекции — продольная и поперечная — дают представление о положении органов в пространстве и позволяют соотнести ультразвуковое изображение с анатомическими срезами.
Слой кожи, подкожной клетчатки и фасции обычно легко различимы. Под ними лежат мышцы, сосуды и нервы. Понимание эхоструктур каждой из этих составляющих помогает отличить, например, сосуд от плотного сухожилия или кисты от опухоли.
Ниже приведена таблица, которая наглядно показывает типичную эхогенность некоторых анатомических структур и дает базовую подсказку при изучении изображений.
| Структура | Эхогенность | Ключевая особенность |
|---|---|---|
| Кожа и подкожная клетчатка | Средняя | Чёткая поверхностная граница |
| Мышцы | Гетерогенная, средне- гипоэхогенная | Пучковая структура, волокнистость |
| Сухожилия | Гиперэхогенные при поперечном сечении | Плотные, линейные отражения |
| Сосуды (вена, артерия) | Анехогенные просветы (жидкость) | Сжимаемость вены, пульсация артерии |
| Печень, почки | Средняя с различиями по паренхиме | Гомогенность паренхимы, наличия узлов/кист |
Исследование отдельных систем: где ультразвук особенно полезен
Скелетно-мышечная система
При изучении мышц и сухожилий ультразвук показывает структуру волокна и позволяет оценить integrity ткани. Травмы, разрывы сухожилий, бурситы и локальные скопления жидкости хорошо видны на сонограммах.
Динамическое сканирование — сильная сторона в этой области. Проследить сокращение мышцы, смещение сухожилия при движении суставов, увидеть, как изменяется роль фасций — эти вещи нельзя понять одинаково глубоко по снимкам КТ или МРТ.
Сердечно-сосудистая система
Эхокардиография — отдельный мир с собственными протоколами. Здесь ультразвук даёт оценку камер, клапанов и сократительной функции в реальном времени, что критично при bedside-диагностике.
Доплеровские методы позволяют исследовать скорость кровотока в артериях и венах, выявлять тромбозы, оценки клапанной недостаточности. Сонографическое исследование сосудов шеи дает понятные анатомические ориентиры и функциональные наблюдения.
Желудочно-кишечный тракт и брюшная полость
В брюшной полости ультразвук незаменим при изучении печени, желчного пузыря, поджелудочной железы и почек. Чёрно-белые изображения сопровождаются динамическими тестами: оценка двигательной активности, гепатомегалии или наличия свободной жидкости.
Кишечник сложнее для ультразвука из-за газа, но опытный сонолог может оценить толщину стенки, перистальтику и признаки воспаления. Для анатомии это важно: видеть, как петли кишечника располагаются относительно других органов в реальном времени.
Эндокринная система и мелкие структуры
Щитовидная железа и паращитовидные образования — классическая зона для высокочастотных линейных датчиков. Здесь важна детализация: сосудистая архитектура узла, кальцификаты и границы помогают отличать доброкачественные и подозрительные процессы.
Лимфоузлы, слюнные железы и поверхностные опухоли также доступны для исследования и подробной анатомической корреляции с клиническими данными.
Неврология и сосуды головы
Ультразвук мозга у новорождённых через родничок даёт ценную анатомическую информацию без риска. Транскраниальная допплерография используется для оценки мозгового кровотока у взрослых и в нейронавигации при специфических задачах.
Хотя кости черепа ограничивают применение у взрослых, для сосудистой анатомии шеи и прилегающих областей метод остаётся информативным и безопасным.

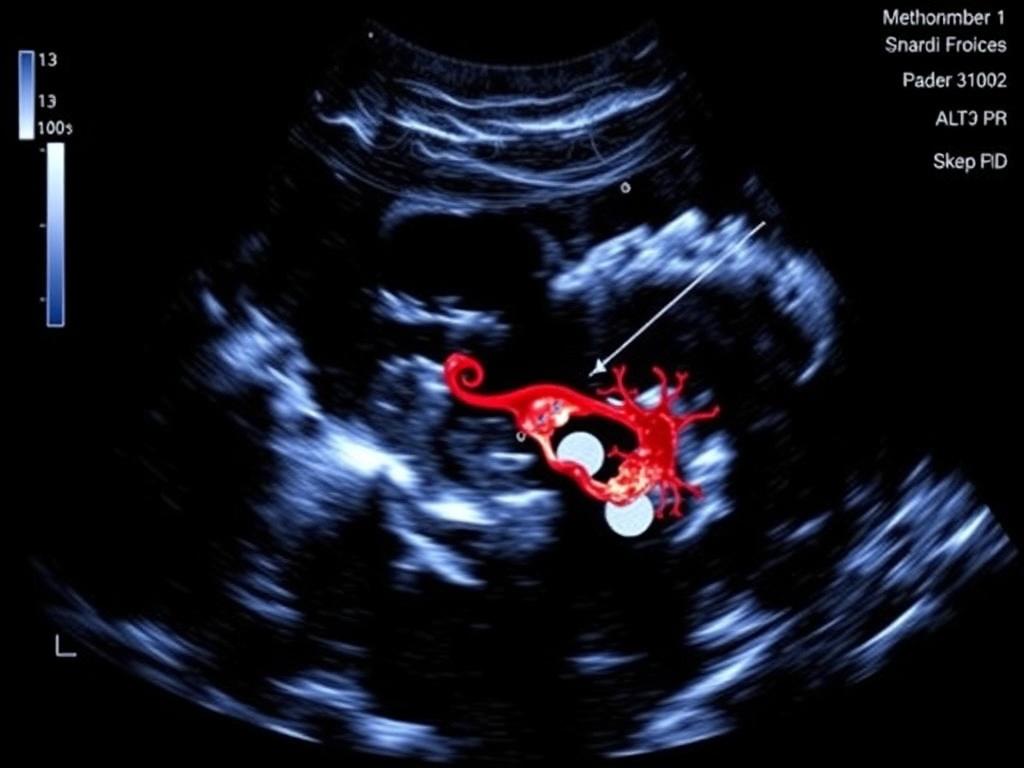

УЗИ как учебный инструмент: практическая польза при изучении анатомии
В преподавании анатомии ультразвук выполняет роль связующего звена между теорией и клиникой. Студенты видят не просто схему из атласа, а реальный орган в движении, что помогает запомнить пространственные соотношения и топографию.
Я лично участвовал в курсах, где сочетали классические занятия по анатомии с практикой на аппаратах. Результат впечатлял: те, кто перед работой с трупами предварительно изучал структуры с помощью УЗ-сканера на живых волонтёрах, лучше ориентировались в тканях и точнее выполняли диссекции.
Сонография также облегчает понимание вариаций анатомии, которые невозможно показать на одном трупе. Различия в форме сосудов, положении органов и толщине жировой прослойки становятся наглядной демонстрацией естественного разнообразия тела.
Практические навыки для изучающего анатомию
Овладеть базовыми навыками сонографии проще, чем кажется: важно изучить положение датчика, ориентацию изображения и элементарные манипуляции с аппаратными настройками. Короткие целевые тренировки приносят больший эффект, чем редкие длительные сессии.
Ниже перечислены практические рекомендации, которые помогут студенту начать уверенно работать с аппаратом.
- Учитесь держать датчик как карандаш: лёгкое натяжение кожи и устойчивый контакт.
- Всегда отмечайте ориентацию: маркер датчика и надпись на экране должны совпадать с анатомическим направлением.
- Работайте с разными датчиками: попробуйте линейный и конвексный для одной и той же области.
- Не бойтесь регулировать частоту и усиление: настройки значительно меняют видимость структур.
- Практикуйте динамическое сканирование: попросите добровольца напрячь мышцу или сделать вдох.
Артефакты и типичные ошибки интерпретации
Артефакты — частые спутники сонографии. Они могут вводить в заблуждение, если не понимать их природу. Например, акустическая тень за плотными объектами маскирует структуры сзади, а усиление за жидкостными образованиями делает их слишком яркими на изображении.
Важно также учитывать эффект анизотропии при исследовании сухожилий и мышц: изменение угла падения ультразвука меняет эхогенность той же структуры. Это может привести к ошибочному выводу о повреждении, если не использовать корректную технику сканирования.
Ошибки в ориентировании, недостаточная компрессия при оценке вен и неправильная интерпретация артефактов часто встречаются у начинающих. Понимание причин появления артефактов помогает избегать неверных диагнозов и глубже понимать анатомию.
Ограничения метода и перспективы развития
Ультразвук не всесилен. Он плохо проходит через воздух и кость, что ограничивает исследование лёгких и внутрикостных структур у взрослых. Разрешение зависит от частоты — высокие частоты дают детализацию, но теряют глубину.
Однако технологический прогресс расширяет границы применения. Эластография позволяет оценивать жёсткость тканей, контрастное ультразвуковое исследование улучшает визуализацию сосудистых образований, а интеграция искусственного интеллекта помогает автоматизировать распознавание структур и обучение.
Портативные и карманные аппараты уже сегодня в руках практикующих врачей, а завтра они станут ещё доступнее и точнее. Это перспективно для обучения: студент сможет проводить сканирование не только в симуляторной лаборатории, но и в полевых условиях.
Этические и образовательные аспекты
Работа с живыми волонтёрами требует соблюдения этики: информированное согласие, уважение к приватности и комфорт. При обучении важно соблюдать границы допустимого и обеспечивать безопасность обследуемых.
Включение ультразвука в учебный план требует системного подхода: стандартизированные протоколы, оценочные метрики и квалифицированные преподаватели. Без этого можно получить большое количество изображений, но малую клиническую пользу.
Полезные ресурсы и дальнейшее обучение
Для тех, кто хочет углубиться, есть проверенные учебники и курсы. Классические руководства по сонографии сочетаются с онлайн-ресурсами и видеоразборами, которые демонстрируют сканирование в реальном времени.
- Руководства по базовой сонографии и атласы сонографической анатомии.
- Курсы по точечной ультрасонографии и специализированные модули для кардиологии, ангиологии и МСКТ.
- Сообщества и форумы, где обсуждают сложные случаи и обмениваются образцами.
Лично я рекомендую сочетать чтение с практикой: просматривайте короткие видео по конкретным проекциям, а затем сразу повторяйте их на добровольцах или симуляторах. Такой подход закрепляет навыки быстрее и глубже.
Практический кейс из преподавательской практики
Несколько лет назад я вел курс, где студенты сначала изучали скелетно-мышечную анатомию по атласу, а затем выполняли УЗ-сканирование на живом теле. Поначалу многие путали анатомические ориентиры, но уже после двух занятий участники уверенно различали сухожилия, фасции и сосуды.
Самый наглядный момент пришёл, когда один студент заметил, что определённая мышца изменяет форму при лёгком сжатии — эта деталь не была очевидна на подготовленных трупах. Именно такие наблюдения формируют понимание анатомии как динамической системы.
Рекомендации для включения УЗ-сканирования в анатомическое образование
Для внедрения ультразвуковой практики в учебный процесс достаточно нескольких простых шагов: обеспечить доступ к одному-двум портативным аппаратам, подготовить набор стандартных проекций и обучить инструкторов базовой методике.
Важно строить занятия вокруг конкретных задач: найти сосудистый пучок в шее, оценить сухожилие в плечевом суставе или измерить толщину мышечной массы. Такие практические цели позволяют быстро увидеть пользу метода и повышают мотивацию студентов.
Заключительные мысли о роли ультразвука в изучении анатомии
Ультразвук — не замена классическим методам, но мощное дополнение. Он превращает плоские схемы в живые сцены, помогает понять взаимосвязи между структурами и учит видеть особенности в каждом конкретном теле.
Инвестиции в обучение и оборудование окупаются через качество подготовки специалистов. Те, кто научится сочетать теорию и сонографию, будут лучше ориентироваться в клинике и эффективнее решать практические задачи.
Пусть изучение звучит как волнующее путешествие: сначала слышишь, затем видишь и наконец понимаешь. УЗ-сканер в руках изучающего анатомию делает этот путь короче и яснее.
